钢波纹管涵在国省干线公路建设中的应用

发表时间:2022-10-13   浏览次数:

钢波纹管涵是指铺埋于公路或铁路下方的螺纹波纹管,由波形钢板通过卷制形成,也可使用波形钢片通过组拼形成。该管涵特有的波纹结构能使涵洞路面受力达到合理,保证荷载分布的均匀性,而且还具备很强抗变形能力,可以从根本上解决寒冷.地区采用混凝土管涵容易破坏的实际问题。此外,路面无伸缩缝对行车舒适性有利,还能改善软基和路堤交界部位的错台,保证行车安全。


测量放样


在管涵施工开始前,应先将其中心和横纵方向轴线准确放出。对基坑边坡的坡度,需要根据土质情况结合相关规范要求确定。基坑宽度和涵洞基础尺寸应完全相同。在放边桩的过程中应充分考虑换填的厚度,做到将尺寸一次性放足。


基坑开挖


开挖使用人工与机械设备相配合的方式进行,当开挖深度相对较小且土质良好时,可进行垂直开挖,而对开挖深度相对较大,且有水存在的情况,应保证边坡的稳定性,根据土质情况按照1 : 0.5~1 : 1的坡比实施放坡,开挖产生的弃土统一运输 到设计指定的弃土场。当需要在基坑边缘堆放机械设备和材料时,应与基坑壁保持至少Im的间距,防止坑壁受压导致坑壁坍塌,造成伤人事故。


在基坑开挖结束后,应做好下列检查工作:基坑的高程、位置与尺寸能否满足设计要求;基底部位的承载力能否达到设计要求;基底处理与排水是否可以满足要求。基坑底部标高必须根据设计要求进行严格控制,所有松散的浮土都应彻底清除。如果存在局部超挖,注意不可使用松土进行填补,需在基础施工过程中将其调平。


基础施工


     砂砾石与碎石土地基


基底可不进行处理,仅需在其表面铺设一层厚度为10cm的粗砂,同时使压实度符合相关要求。


     一 般地基


采用级配良好的天然砾石进行换填,换填厚度按30cm控制,并使压实度符合相关要求;在寒冷冰冻地区,要使.用不会发生冻胀的材料来换填,对换填厚度按照冻土厚度的80%进行控制,同时不能小于60cm。


    岩石地基


适当超挖,以30~ 40cm为宜,如果填高超过5m,则填高每提高1m,需要增加4cm的超挖厚度,完成换填后确保.压实度符合要求。


   软土地基


可按照软土路基来处理,采用碎石桩或塑料插板等方法,然后对基础进行开挖,使用砂砾石对基底进行换填,换填厚度按管径的0.3 ~ 0.5倍控制,同时不能小于50cm。

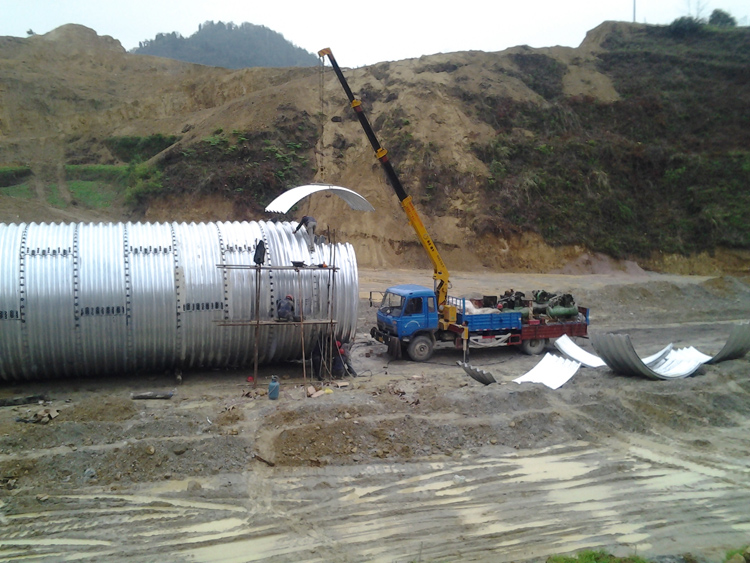

  管节拼装与连接


(1)施工前先对涵管底部进行检查,确定其中点、位置和中心轴线。


(2)将确定的中点与中心轴线作为基准,对第一张波纹板实施定位,将其作为起点不断向两侧延伸。


(3)搭接处上板直接覆盖下板,沿圆周方向按照阶梯形进行连接,按照从内到外的顺序将螺栓插入螺孔中,最后用套简扳手预紧螺母。


(4)拼装成型后测定截面形状,确认达到标准要求后继续拼装,若没有达到标准的要求,应立即调整。

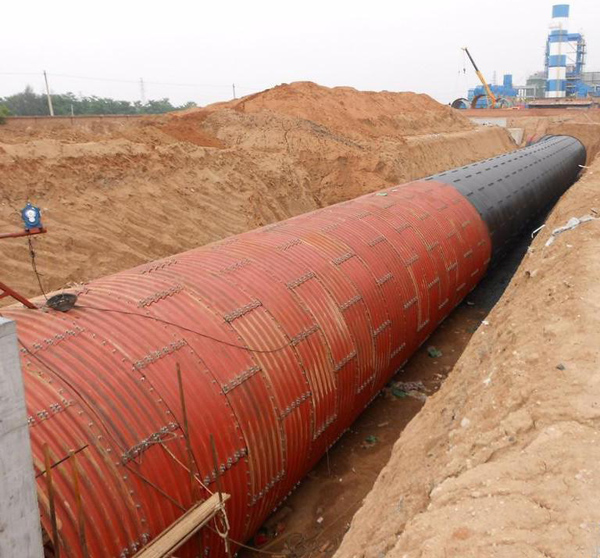

整管施工


(1)施工开始前,将安装所需工具和配件都准备齐全,检验各个关节的长度与直径,确保是否和设计要求相符。


(2)在安装前还应对涵管基础进行检查,确定平整度、标高和预拱度是否满足要求,并准确确定涵洞的具体位置、中点及中心轴线。


(3)以现场的实际情况为依据对管涵进行排放。


(4)因地形等方面的因素,可能会使法兰间距相对较小,此时要用工具将法兰之间凿开,形成lcm左右的缝隙,然后将密封垫设置于法兰之间。


(5)组装作业完成后,将逐个螺母拧紧。


(6)在管壁的内部和外部分别涂抹沥青,涂层厚度应达到1mm以上。


回填填土


(1)两侧与顶部的0.5 ~ 2.0m区域中,所用回填材料应和基础换填材料完全相同,而对于顶部2m以上区域应使用路基填料进行回填;在寒冷地区中,所用回填材料应具备良好抗冻性。


(2)钢波纹管涵的楔形处密实度至关重要,应采用强度等级为C15的混凝土进行回填。


(3)在回填涵管的两侧之前,应先在两侧的表面使用红色油漆以15cm的高度画出回填高度标示,在实际回填过程中严格按照标注线进行控制。


(4)如果涵管上方回填厚度在50cm以内,则使用手扶式振动压路机进行碾压,也可使用吨位在6t以内的静压路机,确保压实度达到相关规范要求。


(5)从回填施工开始到完成回填,实际截面尺寸和组装过程中的尺寸偏差不能超出2%。
