拼装波纹涵管关节拼装、连接

发表时间:2022-11-5   浏览次数:

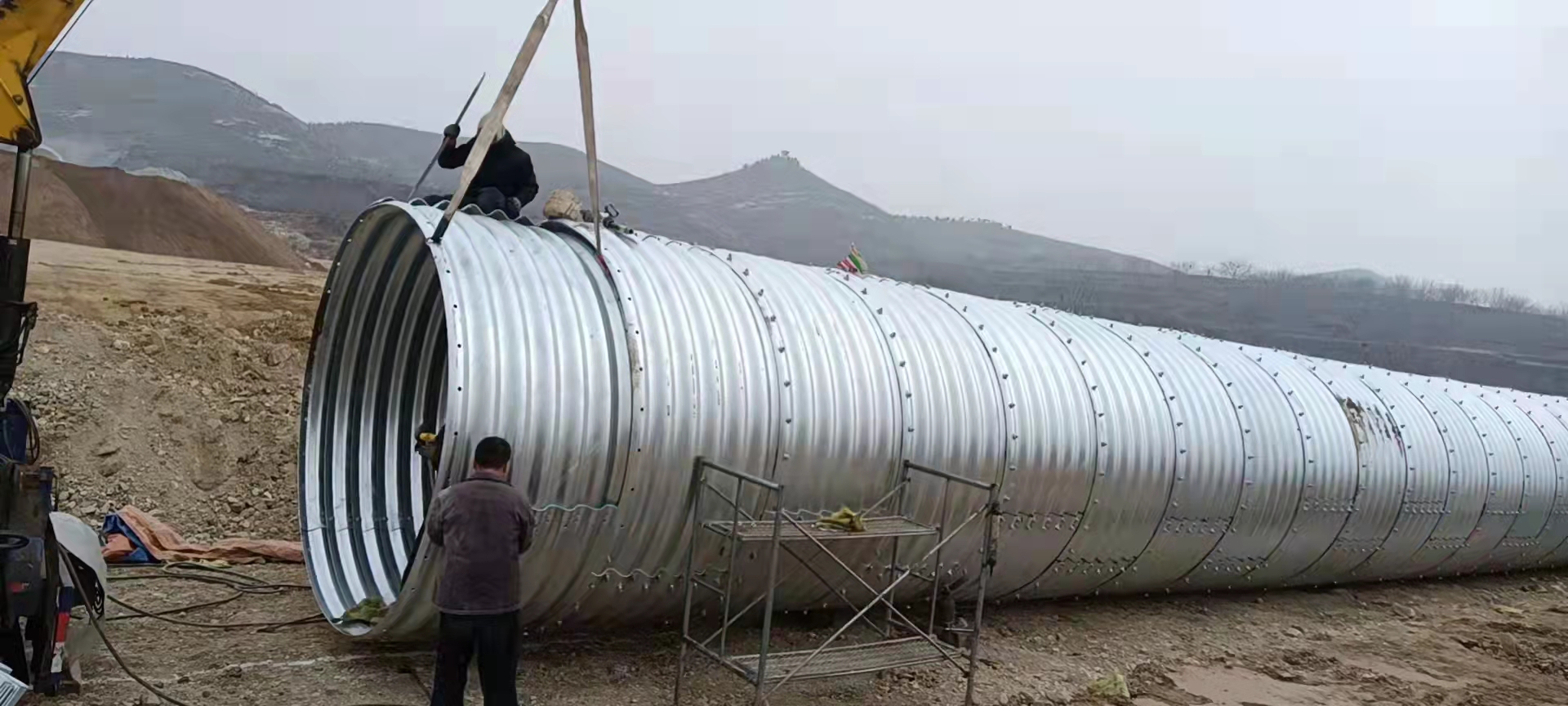

拼装波纹涵管关节拼装、连接

1、施工前准备:检查涵管底部平整度、标高及基础预拱度的设置,确定涵管的位置、中心轴线、中点。

2、拼装底板:以中心轴、中点为基准,第一张波纹板定位,以此为起点向两侧延伸,直至涵管进出口两端;第二张板叠在(搭接长度为50mm)第一张板上面,对正连接孔。螺栓由内向外插入螺孔,对面套上垫圈螺母,用套筒扳手预紧螺母。


3、拼装环形圈由下向上顺次拼装:搭接部分上板覆盖下板,圆周向连接采用阶梯形,即上面二块板的连接叠缝与下面二块板的叠缝错位,连接孔对正后,用螺栓由内向外插入螺孔,用套筒扳手预紧螺母。

4、每米长度拼装成型后,要测定截面形状,达到标准再继续拼装,达不到标准应及时调整。圆周向拼装到环形圈合拢时,测定截面形状,采用定位拉杆固定,调整预紧螺栓,拼装波纹管。

5、涵管拼装全部完成后,用定扭动扳手,按扭力矩135.6~203.4N·m紧固所有螺栓,依次序,不得遗漏,紧固后底螺栓用红漆标示。所有螺栓(包括纵向和环向接缝)应在回填之前拧紧,保证波纹的重叠部分紧密地嵌套在一起。

6、为保证达到螺栓力矩的要求值,在回填之前随机抽取结构上纵向接缝上2%的螺栓,用定扭扳手进行抽检实验。如果有任一螺栓力矩值范围达不到规定值,则应抽检纵向和环向接缝所有螺栓的5%。如果上述抽检试验均满足要求,则认为安装是合格的。否则应重新复核,以确定测到的扭力矩值是否满足要求。
